Up 燃料 (燃料棒・燃料集合体) 作成: 2024-08-22
更新: 2024-08-25

      田中三彦 (2011)から引用
    燃料棒は直径１cm、厚さ１mm、長さ４mくらいのジルコニウム合金のパイプの中に高さ１cmくらいの二酸化ウランのペレットを多数詰め込んだものである。
    燃料棒を８行×８列＝64本、９行×９列＝81本、または12行×12列＝144本等間隔に束ねてジルコニウムのケーシングに納めたものが、燃料集合体である。
    １号機の場合、原子炉に440本の燃料集合体が入っている。

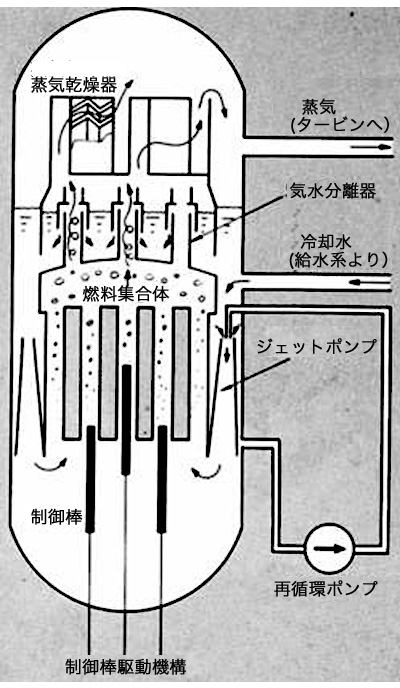

    圧力容器

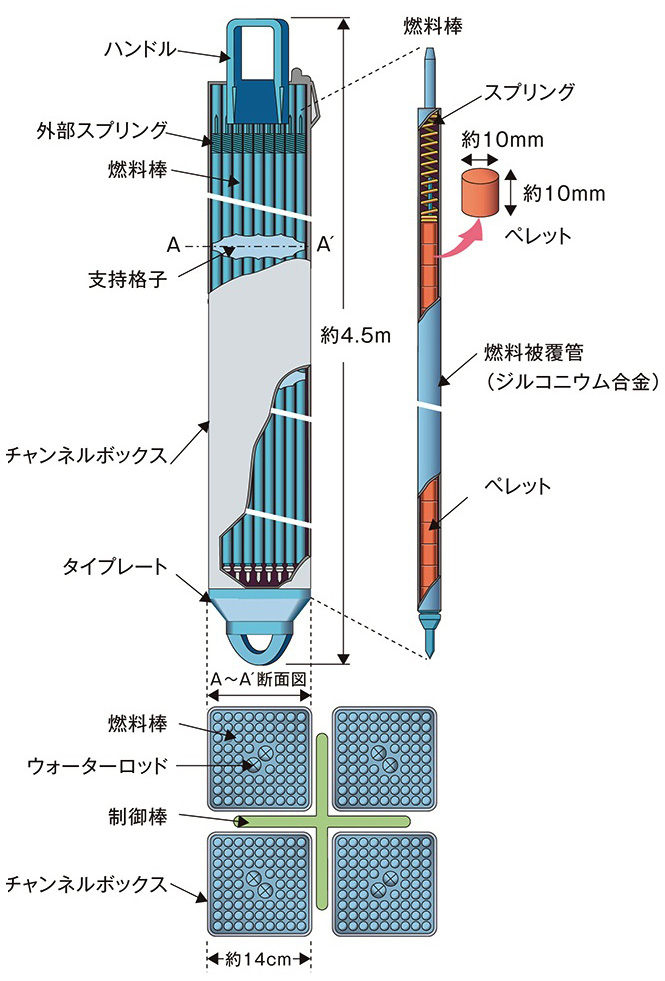

    電気事業連合会「燃料集合体の構造」から引用：
    沸騰水型炉 (BWR) の燃料集合体
    ペレット１個で，１家庭の約 8.3か月分の電力量


    燃料の使用期限は，4〜5年。
    使用期限がきたら，新しい燃料と取り換える。

    燃料の取り替えは，格納容器と圧力容器それぞれの上蓋を外して行う。
    上蓋と燃料の移動は，天井に据え付けのクレーンで行う。
